武汉市竹东杰科技--测试电源智能管理器

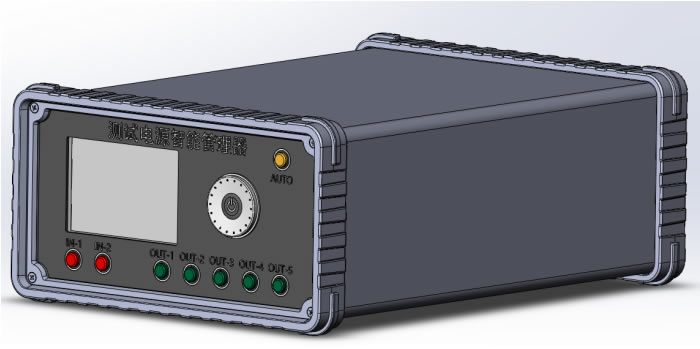

（一）智能电源管理器概述

本公司研制的zdj-Spower产品是一款可实现双路电源输入，多路供电输出，分路控制和时序控制的智能电源管理器。方便用户连接多路的用电器，并对用电器进行集中控制和管理，分析用电器的功耗情况等。

（二）一般安全概要

（1）请使用国家认可的专用电源线。
（2）请确保产品可靠接地。
（3）请使用合适的过压保护‘
（4）请勿开盖操作。
（5）请勿将异物插入排风口。
（6）避免电路外露。
（7）怀疑产品出现故障，请勿进行操作。
（8）请保持适当的通风。
（9）请勿在潮湿环境下操作。
（10）请勿在易燃易爆的环境下操作。
（11）请保持产品表面的清洁和干燥，
（12）请注意防静电保护。
（13）请注意搬运安全。

（三）技术参数

（1）本产品供电范围直流5v~40v;
（2）电源输出范围直流5v~40v;

参数	最小值	典型值	最大值	单位
输入电压	5		40	V
输出电压	5		40	V
输入电流	2		10	A
输出电流	500		1000	mA
分路时序控制间隔	0.1		1000	秒

（四）面板及操作说明

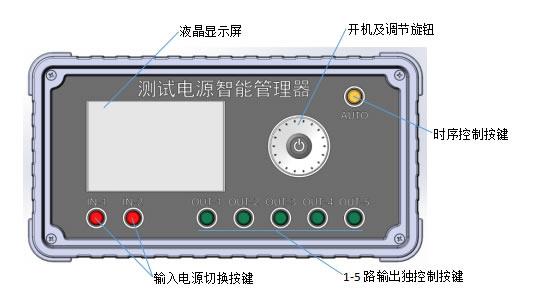

（1）面板及操作说明

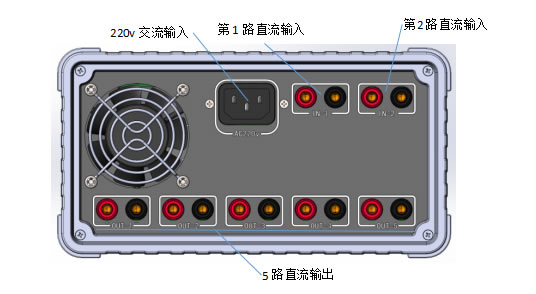

（2）背板接线说明

（五）触摸屏操作

测试电源智能管理器提供3.5英寸电阻触摸屏，具有简捷方便、灵活和高灵敏度等特点。

（六）参数设置方法

测试电源智能管理器的参数设置主要支持多功能旋转和触摸屏二种输入方式，常用的参数设置方法如下：
方法一：
对于菜单上显示的参数，直接旋转前面板上的多功能旋转，即可选择参数或修改参数值。
方法二：
对于菜单上显示的参数，旋转前面板上的多功能旋钮，选择选项后再按下即可选中参数项或修改参数项。
方法三：
对于菜单上显示的参数，旋转前面板上的多功能旋钮，进行设置，或按下前面板上的多功能旋钮或者对应的菜单软键，通过弹出的数字键盘进行设置。

（七）注意事项

（1）非专业人士请勿拆开外壳；
（2）请勿在潮湿的环境中使用；
（3）输入电压请勿超过5v~40v电压范围；

（八）保养与清洁

（1）保养
请勿将仪器放置在长时间受到日照的地方。
（2）清洁
请根据使用情况定期对仪器进行清洁。方法如下：
1、断开电源。
2、用柔和的清洁剂或清水浸湿软布擦拭仪器外部。清洁液晶显示器时，请注意不要划伤液晶显示器。
（3）注意
请勿使任何腐蚀性的液体沾到仪器上，一面损坏仪器。
（4）警告
重新通电之前，请确认仪器已经干透，避免因水分造成电气短路甚至人身伤害。

（九）保养和校准

（1） 年做一次仪器校准；


24小时热线：13667162689
